性能及特點：
1、結構簡單，操縱簡便，性能可靠；
2、液壓缸推拉速可調；
3、可實現液壓缸雙向自鎖功能。
適用範圍：
本套液壓系統與相應的設備配套使用後，主要用於控制設備閥門的啟閉，一般在設備維修、維護或不頻繁動作場所時使用。
1、結構簡單，操縱簡便，性能可靠；
2、液壓缸推拉速可調；
3、可實現液壓缸雙向自鎖功能。
適用範圍：
本套液壓系統與相應的設備配套使用後，主要用於控制設備閥門的啟閉，一般在設備維修、維護或不頻繁動作場所時使用。
外形尺寸圖
相關技術參數:
油箱容量：2.8 L
額定壓力：16 MPa
使用油品：32～46#抗磨液壓油
液壓缸型號：HSGL-01-63/32*350-E2501
*另附*
①、控制閥組安裝孔距：102/2-φ9
②、手動液壓泵安裝尺寸：385X150/4-φ10
③、本手動液壓系統液壓缸安裝尺寸及相關技術
參數可根據客戶要求特殊定製。

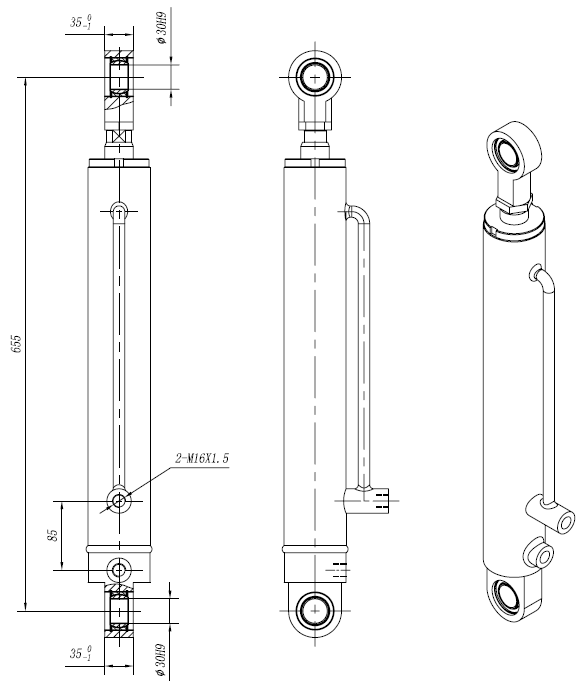

液壓缸外形尺寸圖
相關技術參數:
油箱容量：2.8 L
額定壓力：16 MPa
使用油品：32～46#抗磨液壓油
液壓缸型號：HSGL-01-63/32*350-E2501
*另附*
①、控制閥組安裝孔距：102/2-φ9
②、手動液壓泵安裝尺寸：385X150/4-φ10
③、本手動液壓系統液壓缸安裝尺寸及相關技術
參數可根據客戶要求特殊定製。

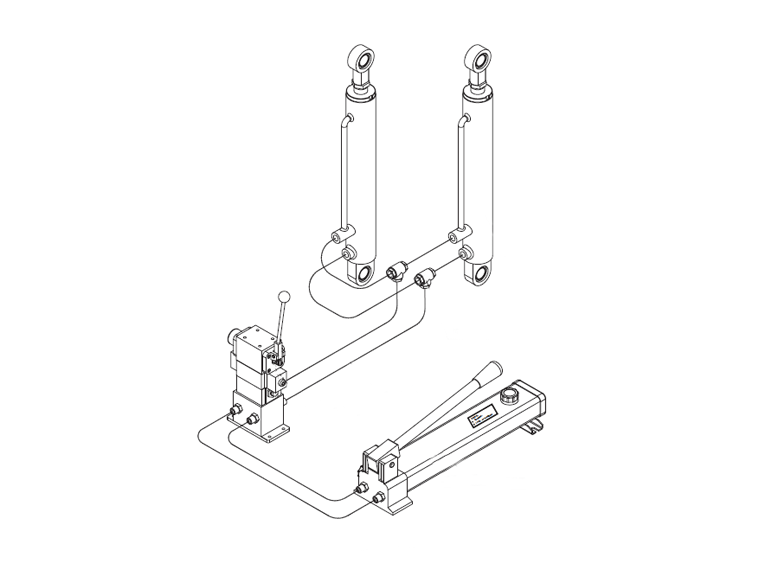

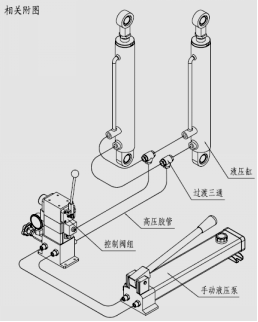

結構組成:
本套液壓控制系統由手動液壓泵、控制閥組、高壓膠管、三通接頭、液壓缸等組成，手動液壓泵出油口設有壓力表。

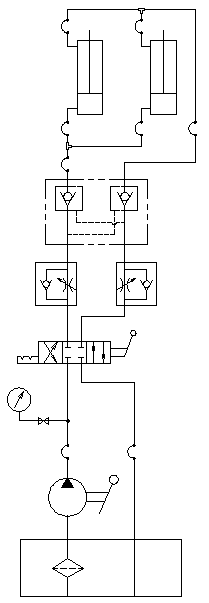

液壓原理圖
本套液壓控制系統由手動液壓泵、控制閥組、高壓膠管、三通接頭、液壓缸等組成，手動液壓泵出油口設有壓力表。
液壓原理圖
