集成组合方法：

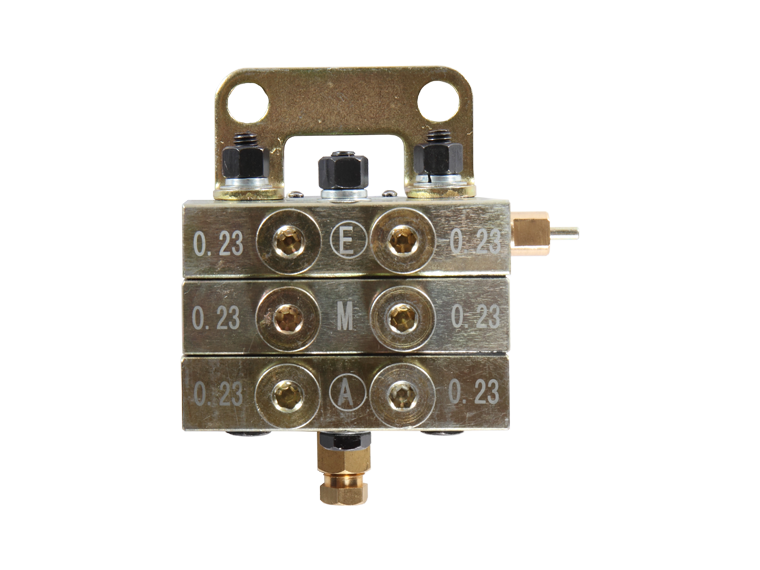

集成组合（即片组）最少片数为3片，最多为10片。即首片（A）、中片（M）、未片（E），其中片最多为8片。若分配器的出油口排量需增大或润滑点数为奇数，可将相临片的给油口合并使用（内部贯穿），也可以增设过度或三通管接头合并使用，即两个出油口合并为一个口出油。切记不能任意堵塞出油口。
备注：
1、DP1型5片以上装前后两边支架，4片以下装前一边支架
2、循环指示杆可供接近开关选择:
3、0.08cc流量孔不可带循环指示器。
集成组合（即片组）最少片数为3片，最多为10片。即首片（A）、中片（M）、未片（E），其中片最多为8片。若分配器的出油口排量需增大或润滑点数为奇数，可将相临片的给油口合并使用（内部贯穿），也可以增设过度或三通管接头合并使用，即两个出油口合并为一个口出油。切记不能任意堵塞出油口。
备注：
1、DP1型5片以上装前后两边支架，4片以下装前一边支架
2、循环指示杆可供接近开关选择:
3、0.08cc流量孔不可带循环指示器。
尺寸图：
型式及技术参数：
组合系列外形尺寸：
|
品号 | 吐出量（cc/cy） | 公称压力（kgf/cm²） | 启动压力（kgf/cm²） | 组合片数（个） | 出油口数（个） | 进油口牙纹 | 出油口牙纹 | |||||
| DP1 | 20209 | 0.08/0.16/0.23/0.32 | 160 | ≧10 | 3 ～ 10 | 6 ～ 20 | PS1/8 | M10x1.0 | |||||
| DP2 | 0.5/1.2/2.0 | G3/8 | PS1/4 | ||||||||||
组合系列外形尺寸：
| 型式 | 出油口数 | 6 | 8 | 10 | 12 | 14 | 16 | 18 | 20 |
| 组合片数 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | |
| DP1 | H（mm） | 48 | 64 | 80 | 96 | 112 | 128 | 144 | 160 |
| DP2 | H（mm） | 75 | 100 | 125 | 150 | 175 | 200 | 225 | 250 |
